Compact 9000 Umbau - kompakt
Diese Seite dient eher als Gedankenstütze für den Umbau - wenn man ihn
schon einmal durchgeführt hat und nur noch einen Führer durch die diversen
Schritte braucht. Details finden sich bei Marc, DG9OBU
und Martin, DL3SFB
sowie auf dieser Site.

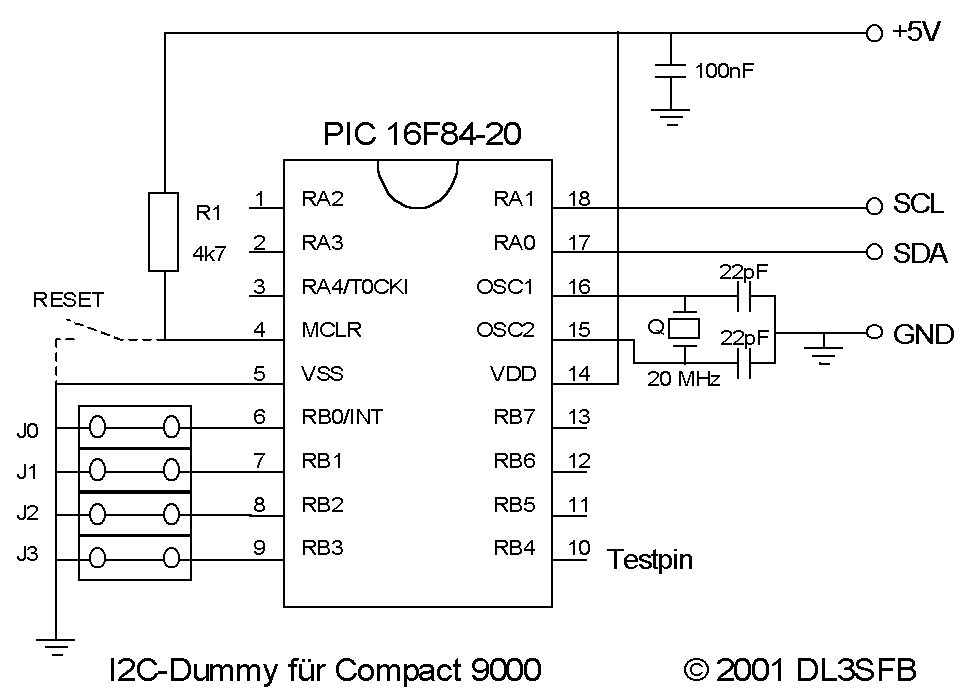

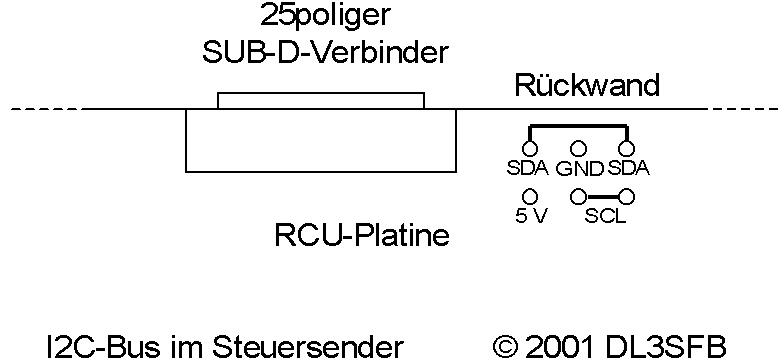

PA-Dummy aufbauen und anschliessen (nach DL3SFB)
Tabelle der erlaubten Sendeleistungen mit Jumperstellung
(0=Jumper offen, 1=Jumper geschlossen)
Pout (Steuersender)
in W (circa) |
Pset/W |
J3 |
J2 |
J1 |
J0 |
| 5 |
25 |
0 |
0 |
0 |
0 |
| 7 |
38 |
0 |
0 |
0 |
1 |
| 9 |
50 |
0 |
0 |
1 |
0 |
| 11 |
63 |
0 |
0 |
1 |
1 |
| 13 |
75 |
0 |
1 |
0 |
0 |
| 14 |
88 |
0 |
1 |
0 |
1 |
| 16 |
100 |
0 |
1 |
1 |
0 |
| 17 |
113 |
0 |
1 |
1 |
1 |
| 18 |
125 |
1 |
0 |
0 |
0 |
| 20 |
138 |
1 |
0 |
0 |
1 |
| 23 |
150 |
1 |
0 |
1 |
0 |
| 26 |
163 |
1 |
0 |
1 |
1 |
| 26 |
175 |
1 |
1 |
0 |
0 |
| 26 |
188 |
1 |
1 |
0 |
1 |
| 26 |
200 |
1 |
1 |
1 |
0 |
| siehe unten |
210 W*) |
1 |
1 |
1 |
1 |
Anschluss der RPC-Karte an den Compact 9000
Die notwendigen Signale wurden also per lackisoliertem Draht der VG-Leiste
zugeführt. Dabei wurde folgende Belegung gewählt:
| Signal |
Pin |
|
| 5V |
1 a+c |
| MDE |
4 c |
| TxD |
5 c |
| /PTT |
6 c |
| GND |
7 c |
Einbau der RPC-Karte in den BSC-Einschub
Der BSC-Einschub wird vorbereitet, indem an J20 (Stiftleiste für Personality
Module) die Pins 7, 9 und 11 abgekniffen werden.
10k-Widerstand auf Personality Module an Pins 15 und 16 von U1.
An die Buchsenleiste des Personality Moduls werden angeschlossen (Zählung
wie bei J20):
| Signal |
Personality Module |
VG-Leiste RPC |
 |
| GND |
2 |
7c |
| MDL = Takt |
7 |
5c |
| 5V |
8 |
1c |
| MDE = TxD |
9 |
4c |
| PTT |
11 |
6c |
Befestigungswinkel für Karte flachfeilen.
Stehbolzen 2,5mm Gewinde, Länge 20mm. Erst nach Anbau des RPC an Frontplatte
bohren. Wenn einseitiges Gewinde, dieses durch Platine, unten auf Länge achten
(Einschub).
Frontplatte bearbeiten, keine Zeichnung vorhanden, Loch für SubD-Buchse 16mm
hoch, um Stecker durchstecken zu können, Breite ca 31mm.
Stecker für Alarme aus dem Rack
25pol. SubD-Buchse, Pins 12, 23 und 24 mit Pin 20 verbinden.
Erkenntnisse bei der Inbetriebnahme
Natürlich klappte bei der Inbetriebnahme alles auf Anhieb - und wenn sie
nicht gestorben sind, dann senden sie noch heute...
Ganz so war es nicht, deshalb will ich die aufgetretenen Fehler hier
veröffentlichen:
- Fehlermeldung 'Poll Timeout Alarm'
Das Personality Module war nicht ganz aufgesteckt.
- Fehlermeldung 'Exc Synth unlocked'
10MHz-Brücke nicht gesteckt, dieses wird zugleich durch eine rote LED auf
der unteren Exciter-Platine in der Ecke mit der Koax-Zuführung angezeigt.
Bei meinem zweiten Sender ließ sich diese Meldung nicht wegbringen. Hier
leuchtet auf der oberen Exciter-Platine 'vorn links' eine rote LED. Die
Spannung des VCOs, der weiter vorn liegt, beträgt 3V und lässt sich durch
Abgleichen auch nicht verändern.
Der Fehler trat schon auf der Original-qrg auf und liegt offensichtlich an
der Exciter-Baugruppe, da bei einem Tausch der Fehler mitwanderte bzw. der
restliche Sender einwandfrei lief. Tipps und Ideen hierzu sind natürlich
herzlich willkommen.
- Abgleich Helix-Filter
Der Abgleich war problemlos - allerdings bisher nur nach
Ausgangsleistung: Die beiden ersten Kreise war etwas 'hineinzudrehen', der
dritte hatte fast keine Auswirkung.
Das Poti habe ich verstellt, ohne eine Erhöhung der Ausgangsleistung
bewirken zu können.
Ich betreibe einen 70cm-Breitband-TRX, der vom eingeschalteten
Funkruf-Sender etwas gestört wird. Aber nicht so stark, wie man es bei
echten Nebenwellen erwarten würde.
- Leistungsregelung
Für den Test-Betrieb mit manueller Sender-Tastung kann man unter Setup>Tx>Power>Powerreg
die Leistungsregelung deaktivieren und die Leistung des Steuersenders dann
unter Operate>Tx>Outp pwr stufenlos einstellen. Leider geht
diese Einstellung im automatischen Betrieb verloren.
- Netzteil
Wir haben auf dem Flohmarkt ein 24V-Netzteil profitec DF1721-24 gekauft.
Es ist mit 3A Dauer und 5A Spitzenstrom angegeben. Der Trafo macht einen
ausreichenden Eindruck, sonst kam es uns etwas schwachbrüstig vor. So haben
wir einen größeren Kühlkörper und 2200µF zusätzlich spendiert, die
Verdrahtung verstärkt und am Ausgang noch ein paar Cs angebracht. Bislang
(ein paar Tage Testbetrieb, davon 2h Dauersendung) tut es seinen Dienst
klaglos.
Bei 25V beträgt die Stromaufnahme mit eingebautem RPC 0,78A, beim Senden
mit 26W 2,85 A.
